Nel mondo della meccanica di precisione, uno degli elementi fondamentali per garantire lavorazioni affidabili e ripetibili è il mandrino autocentrante. Questo dispositivo di serraggio automatico consente di bloccare un pezzo in modo simultaneo su più punti, assicurando un centraggio perfetto rispetto all’asse della macchina. Grazie a questo meccanismo, si ottiene una presa uniforme, riducendo gli errori di posizionamento e migliorando la qualità delle lavorazioni.
I mandrini autocentranti trovano largo impiego su macchine utensili come torni e centri di lavoro CNC. La loro capacità di adattarsi rapidamente a diversi diametri e forme li rende estremamente versatili e adatti a una vasta gamma di applicazioni, dall’artigianato metalmeccanico all’industria pesante. Uno dei vantaggi principali è la riduzione dei tempi di set-up, poiché il centraggio avviene automaticamente, senza richiedere regolazioni manuali complesse.
Esistono diverse configurazioni, con tre o quattro ganasce, e azionamenti che possono essere manuali, pneumatici o idraulici, a seconda delle esigenze produttive. In questo articolo approfondiremo il loro funzionamento, le principali tipologie e i criteri per una scelta consapevole, offrendo una panoramica utile sia per i professionisti che per gli appassionati del settore.
Come funzionano i mandrini autocentranti: meccanica e principi di Lavoro
I mandrini autocentranti funzionano secondo un principio relativamente semplice ma estremamente efficace: quando si ruota il comando di serraggio, tutte le ganasce si muovono simultaneamente verso il centro, afferrando il pezzo in modo simmetrico. Questo movimento coordinato è reso possibile da un sistema di ingranaggi a spirale o pignoni che trasmettono la rotazione a ogni ganascia in modo sincrono. Il risultato è un centraggio automatico del componente rispetto all’asse di rotazione della macchina utensile, che garantisce una presa sicura e precisa, essenziale per lavorazioni ad alta velocità e tolleranze strette.

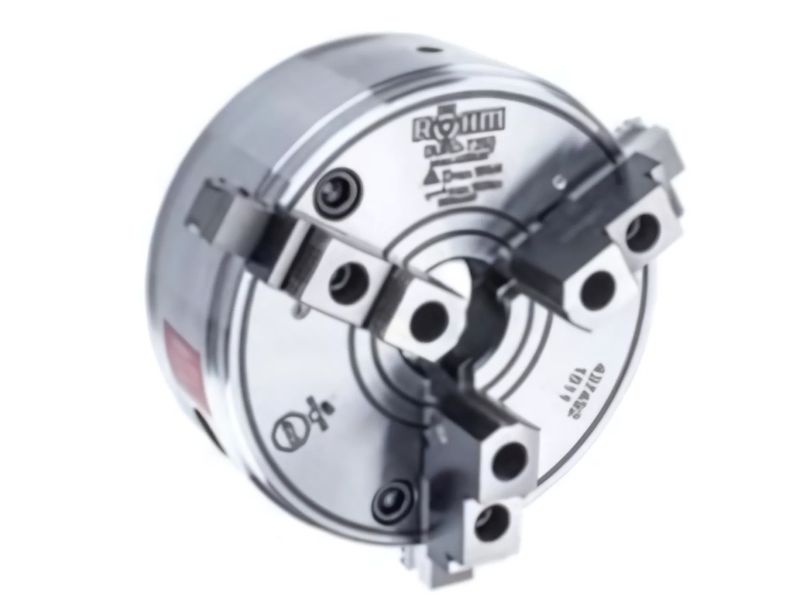

I modelli più comuni impiegano tre ganasce, ideali per bloccare pezzi tondi o esagonali, ma esistono anche versioni a quattro ganasce indipendenti, più adatte per forme irregolari o per quando è richiesto un centraggio manuale. Le ganasce possono essere interne o esterne, a seconda che il pezzo venga bloccato dall’interno (es. tubi) o dall’esterno. I materiali con cui vengono costruiti i mandrini, come l’acciaio temprato, garantiscono resistenza all’usura e lunga durata nel tempo, anche in condizioni di lavoro intensivo. Alcuni modelli includono anche sistemi di raffreddamento o protezione antipolvere, particolarmente utili in ambienti di produzione gravosi.
Un altro aspetto fondamentale è il tipo di azionamento: esistono mandrini manuali, adatti a lavorazioni leggere o artigianali, ma anche modelli pneumatici e idraulici che permettono di automatizzare completamente la fase di serraggio, migliorando la produttività e riducendo l’intervento dell’operatore. In macchine CNC avanzate, questi mandrini possono essere controllati direttamente dal software di lavorazione, integrandosi nel ciclo produttivo in modo perfetto. Il loro ruolo è spesso sottovalutato, ma in realtà rappresentano un elemento cruciale per la qualità e la sicurezza della lavorazione.
Scegliere il mandrino autocentrante giusto: criteri tecnici e consigli pratici
La scelta del mandrino autocentrante più adatto dipende da diversi fattori, che vanno valutati attentamente in base al tipo di lavorazione, al materiale da lavorare e alla configurazione della macchina utensile. Il primo elemento da considerare è il diametro massimo di serraggio, ovvero la dimensione massima che le ganasce possono afferrare. Questo parametro deve essere compatibile con le dimensioni dei pezzi che si intende lavorare, considerando anche la corsa delle ganasce e la possibilità di utilizzare ganasce intercambiabili.
Un altro aspetto da valutare è la forza di serraggio richiesta: per materiali duri o lavorazioni pesanti, sarà necessario un mandrino con una forza elevata, spesso ottenuta tramite sistemi idraulici o pneumatici. Per applicazioni più leggere, come piccoli lotti o prototipazione, un mandrino manuale può essere più che sufficiente e più economico. È anche importante verificare la compatibilità con la macchina utensile, soprattutto per quanto riguarda l’interfaccia con il naso mandrino (es. Camlock, DIN, ASA) e le dimensioni generali dell’unità.
Infine, non bisogna trascurare la manutenzione. Alcuni mandrini sono progettati per essere facilmente smontabili e pulibili, il che è un vantaggio in ambienti produttivi dove si lavorano materiali abrasivi o si generano molti trucioli. La disponibilità di ganasce modulari o personalizzabili può rappresentare un ulteriore valore aggiunto, permettendo di adattare il mandrino a diverse esigenze operative senza sostituire l’intera unità. In conclusione, un mandrino autocentrante ben scelto non solo migliora l’efficienza del processo produttivo, ma contribuisce anche alla longevità della macchina utensile e alla qualità finale del prodotto
